Повне керівництво по вибору промислових лебідок

На промислових об'єктах часто доводиться працювати з важкими і великогабаритними вантажами. Для їх підйому і переміщення використовується спеціальне обладнання. Одним з найпопулярніших його видів є лебідки. Пристрої передають тягове зусилля за допомогою гнучкого елемента (каната, троса), який намотується на приводний барабан.

Лебідки затребувані повсюдно – в гаражах, на складах, на залізниці, в ремонтних майстернях, виробничих цехах. У статті ми розповімо, як правильно вибирати обладнання промислового призначення і на які його характеристики варто звернути увагу в першу чергу.

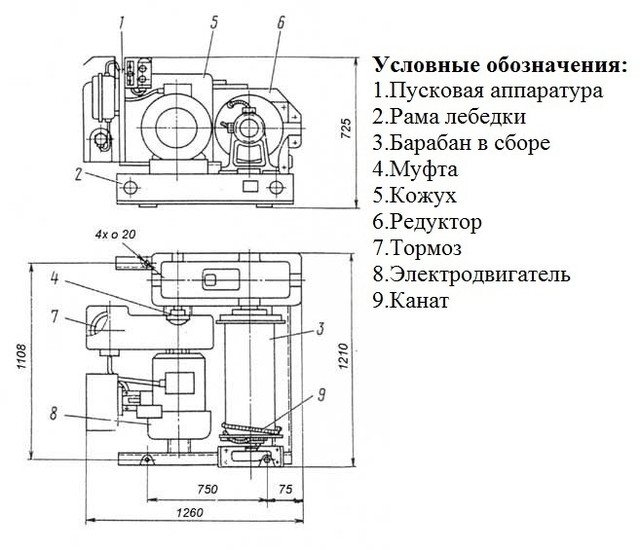

Залежно від призначення промислові лебідки можуть мати різну конструкцію. Але основні конструктивні елементи залишаються незмінними незалежно від типу обладнання. До них відносяться:

• барабан (один або два);
• редуктор;
• двигун (електричний, пневматичний, гідравлічний);
• резистори;
• кулачковий контролер;
• гальмівна система;
• підшипники;
• муфта;
• гнучкий елемент (канат, трос, ланцюг).

Барабан лебідки – чавунний або сталевий циліндр, на який намотується трос, підтягуючи вантаж. Одна сторона барабана фіксується на тихохідному валу редуктора, інша – на підшипникової опорі. Оптимальний варіант редуктора для тягового механізму – з черв'ячною або циліндричною передачею. Кількість ступенів передачі – від однієї до трьох.

Всі робочі вузли промислової лебідки монтуються на міцній зварній рамі. Місце для установки обладнання рекомендується підбирати з урахуванням геодезичних факторів. Необхідно подбати про те, щоб лебідка була захищена від атмосферних опадів, а також передбачити вільний доступ до обладнання для його технічного огляду і ремонту.

Чіткої класифікації лебідок промислового призначення не існує. Пристрої діляться на категорії за типом приводу, гнучкого елемента і призначенням. У лебідках може використовуватися ручний, електричний або пневматичний привід. Моделі з ручним приводом для промислових об'єктів не підходять, так як мають малу вантажопідйомність і невелику швидкість роботи. Управління електричним обладнанням не вимагає від оператора ніяких зусиль. Ефективність і швидкість роботи у лебідок з електричним приводом дуже висока.

Лебідки з пневматичним приводом мають досить високу вартість. Таке обладнання використовується у вибухонебезпечному середовищі, наприклад, в шахтах.

За призначенням промислові лебідки діляться на тягові, монтажні, маневрові, шахтні. Розглянемо кожен вид устаткування детально.

Тягова лебідка – обладнання, яке здійснює переміщення вантажів при виконанні будівельних, ремонтних і монтажних робіт. Не може використовуватися в якості окремої стаціонарної установки для підйому вантажів, але здатна забезпечити тягове зусилля для цього процесу. Тяговими лебідками оснащують складне вантажопідйомне обладнання. Особливістю тягових лебідок є використання двох редукторів, завдяки чому забезпечується низька швидкість навивки троса і велике тягове зусилля при використанні двигуна з низькою потужністю.

Тягова лебідка – стаціонарне обладнання. Вага пристрою – від 500 кг. Для його установки потрібен надійний твердий фундамент, який готується заздалегідь. Стійкість лебідки забезпечується завдяки її вазі. Але якщо обладнання буде працювати з вантажами, вага яких в кілька разів перевищує її власний, необхідна фіксація на фундаменті за допомогою анкерних болтів.

Середня швидкість навивки каната у тягових лебідок – 35 м / хв. Це досить багато в порівнянні з іншими модифікаціями. Але слід врахувати, що пристрій споживає досить багато електроенергії. Потужність двигуна може досягати 45 кВт, що впливає на вартість експлуатації обладнання.

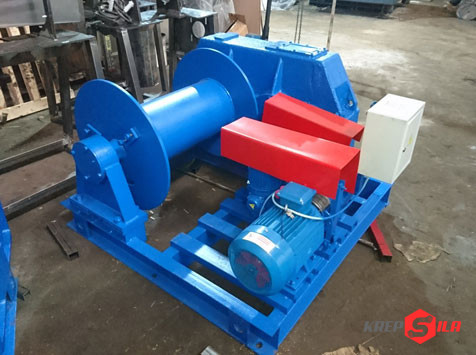

Монтажні лебідки – тягові механізми, здатні переміщати, піднімати і утримувати вантажі на потрібній висоті. Їх можна використовувати як самостійні установки або для комплектації вантажопідіймальних механізмів. Монтажні лебідки затребувані на промислових об'єктах, пунктах навантаження і розвантаження, в будівництві.

При використанні лебідки як самостійного механізму її встановлюють на горизонтальній поверхні. Фундамент готується заздалегідь. У нього встановлюються анкерні болти для фіксації обладнання методом стропування.

Швидкість навивки каната у монтажних лебідок майже в три рази менше, ніж у тягових – 12 м / с. Важать пристрої мінімум 600 кг і споживають від 7 кВт електрики. Плюс обладнання –  велика канатоємність барабана.

На прирейкових пунктах навантаження і розвантаження встановлюється спеціальне обладнання – маневрові лебідки. Вони призначені для виконання маневрових робіт – пересування вагонів і їх груп по стаціонарним шляхах. Експлуатація лебідок значно дешевше, ніж тепловозів, що виконують ту ж роботу. Тягові пристрої здатні одночасно переміщати зчіпки з 10 вагонів загальною вагою до 1200 тон.

Конструкція маневрових лебідок включає один або два барабана. Двохбарабанні установки більш продуктивні і зручні в роботі. Тягове зусилля на головному барабані може досягати 20000 ГКС. Швидкість навивки каната – до 0,064 м / с.

Як і інші види промислового тягового обладнання, маневрові лебідки потребують встановлення на твердий фундамент. Щоб запобігти зсуву пристрою під час роботи, його закріплюють за допомогою анкерних болтів.

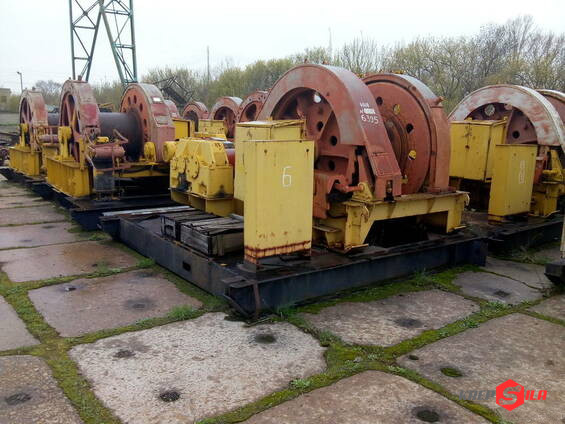

Щоб механізувати виконання роботи на підприємствах гірничої видобутку використовують спеціальний тип лебідок – шахтні. У цю категорію входить кілька модифікацій тягового обладнання. За призначенням шахтні лебідки діляться на такі типи:

• маневрові;
• монтажні;
• прохідницькі;
• тягові;
• допоміжні;
• відкатувальні;
• розподільні;
• гірничорудні;
• скреперні.

Шахтні лебідки оснащуються електричним, пневматичним або гідравлічним приводом. Для роботи у вибухонебезпечних умовах обладнання проводиться в рудниковому або вибухозахищеному виконанні.

Кожен з типів шахтних лебідок має свої конструкційні особливості. Устаткування може бути як стаціонарним, так і пересувним, має різні габарити і потужність.

Допоміжні шахтні лебідки дозволяють піднімати і опускати вантажі, відкочувати вагонетки, проводити ремонтні роботи, натягувати стрічкові конвеєри. За допомогою цього обладнання здійснюється управління шахтними вентиляційними системами.

Завдання монтажних лебідок – підйом, опускання і утримання вантажів на потрібній висоті. За допомогою посадкових лебідок транспортують до лави необхідне обладнання, монтують секції кріплення.

Скреперні лебідки виконують вантажно-розвантажувальні роботи при видобутку корисних копалин. Завдяки прохідницьких моделям механізуються підвіска шахтного устаткування, ремонт і армування стовбурів.

Технічні характеристики будь-якої промислової лебідки виробник вказує в її паспорті. Не будучи фахівцем, складно розібратися у великій кількості цифр і технічних термінів. Тому ми перерахуємо найважливіші характеристики, від яких буде залежати ефективність і тривалість роботи устаткування.

Промислові лебідки працюють з надважкими вантажами, тому оснащуються потужними двигунами. Працюють вони найчастіше від промислової стели з напругою 380 В, хоча деякі моделі можна підключати і до мережі на 220 В.

Потужність двигуна впливає на тягове зусилля лебідки та швидкість навивки каната. Промислові моделі комплектуються електродвигунами потужністю від 1,5 до 110 кВт.

Тяговим зусиллям називають максимальну вагу вантажу, який лебідка може зрушити при намотування на барабан першого шару троса. Це одна з найважливіших характеристик тягового обладнання.

Вимірюється тягове зусилля в ньютонах, але в паспорті лебідки для зручності цей параметр вказується в кілограмах або фунтах. Перекласти фунти в кілограми просто – достатньо помножити число на 0,454.

Щоб розрахувати необхідну тягове зусилля лебідки використовують формулу:

тягове зусилля = вага вантажу х (фактор тертя + фактор підйому).

При розрахунку необхідно враховувати максимальна вага вантажів, з якими доведеться працювати обладнанню.

Фактором тертя називають величину, яка визначає ступінь опору руху. Цей показник залежить від того, в яких умовах буде переміщатися вантаж. Наприклад, по сухому або мокрому піску, гравію, асфальту, бетону і т.д. Фактор підйому залежить від того, піднімається вантаж вгору або переміщається горизонтально.

У більшості моделей промислових лебідок як гнучкий елемент використовується трос. У деяких пристроїв він входить в заводську комплектацію, для інших доводиться купувати окремо. В цьому випадку потрібно орієнтуватися на канатоємність барабана – максимально допустиму для даної моделі довжину троса. Довжина троса визначає максимальну відстань (або висоту) переміщення вантажу.

Важливий параметр – діаметр каната. Чим важче вантажі, з якими працює лебідка, тим міцнішим тросом вона повинна бути оснащена. Міцність каната – гарантія безпеки робіт з переміщення вантажів.

Чим вище швидкість намотування троса лебідки, тим швидше вона переміщує вантажі. Даний параметр безпосередньо залежить від потужності пристрою. Моделі з високою швидкістю намотування економлять час, але споживають більше електроенергії.

Щоб промислові лебідки працювали максимально ефективно і служили якомога довше, необхідно дотримуватися умов їх експлуатації. Вони вказані в паспорті кожного пристрою. Як правило, більшість лебідок промислового призначення експлуатуються в стандартних умовах:

• напруга мережі – 380 В, частота струму - 50 Гц;
• неагресивним середовищем без вибухонебезпечних газів;
• запиленість повітря – до 10 мг / м3;
• установка – на горизонтальній площині;
• вологість повітря – до 85%;
• режим роботи – легкий і середній.

Лебідки промислового призначення випускаются в двох варіантах кліматичного виконання – У і Т. Перший варіант призначений для використання в районах з помірним кліматом, другий – для регіонів з тропічним кліматом. Категорія розміщення переважно друга – установка на вулиці під навісом або в приміщенні без регулювання клімату.
